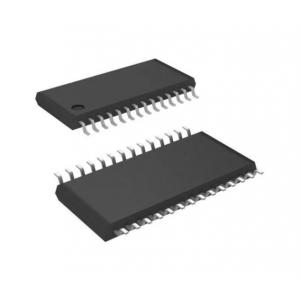

馬達驅動芯片 - SS6952T

產品介紹

SS6952T為電機一體化應用提供一種大電流單通道集成電機驅動方案。SS6952T有一路H橋驅動，可提供較大峰值電流7A，可驅動一個刷式直流電機，或者螺線管或者其它感性負載。

SS6952T的功率輸出模塊由N型功率MOSFET組成H橋電路，包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可選擇為快衰減，慢衰減和混合衰減。

SS6952T提供了一種低功耗睡眠模式來關斷內部電路，以達到非常低的靜態電流。這種睡眠模式通過設置nSLEEP引腳來實現。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳nFAULT引腳。

一、馬達驅動芯片 - SS6952T的特性：

單通道H橋電流控制電機驅動器
–單個直流有刷電機
–一個步進電機單相
–PWM 控制接口
固定頻率下電流控制可選擇
– 2 bits 電流控制，提供 4 個電流臺階
低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V，Ta = 25°C 時可實現 7.0A 較大驅動電流（在保證散熱良好條件下）
– 24V，Ta= 25°C 時 RDS(HS+LS)為150mΩ（典型值 HS + LS）
較大供電耐壓 50V
睡眠模式低電流
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
– 故障顯示 Pin（nFAULT）

二、馬達驅動芯片 - SS6952T的應用：
