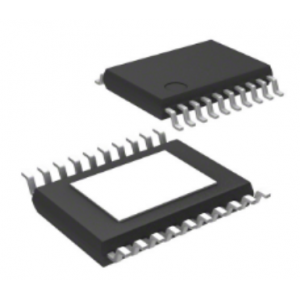

高精度模數轉換芯片 - MS7705
Mouse over image to zoom
MS7705：2 個全差分輸入通道
MS7706：3 個偽差分輸入通道
輸出 16 位無失碼
0.003%非線性
可編程的增益前端：增益從 1 到 128
3 線串口： SPI○R-,QSPITM-,MICROWIRETM-,DSP-兼容
SCLK 內部具有施密特觸發器
2.7 V 到 3.3 V 或 4.75 V 到 5.25 V 的工作電壓
在3V 的電源電壓下較大功耗為 1mW
待機電流較大為 8μA ?
SOP16 寬體封裝
產品介紹
MS7705/MS7706是一款用于低頻測量的模數轉換器。它采用了Σ-Δ轉換技術實現了輸出結果為16位的無失碼。工作電壓范圍為2.7V-3.3V或4.75V-5.25V。MS7705 具有2個全差分模擬信號輸入通道；MS7706具有3個偽差分輸入通道。
MS7705/MS7706非常適合用于智能，微控制器，或基于DSP的系統。它可通過串行接口來設置增益，信號極性，及輸出速率。還可以進行自校準和系統校準來消除系統的增益和偏移誤差。CMOS工藝確保了非常低的功耗，在待機模式下的功耗典型值為20μW。
一、高精度模數轉換芯片-MS7705的特性：
MS7705：2 個全差分輸入通道
MS7706：3 個偽差分輸入通道
輸出 16 位無失碼
0.003%非線性
可編程的增益前端：增益從 1 到 128
3 線串口： SPI○R-,QSPITM-,MICROWIRETM-,DSP-兼容
SCLK 內部具有施密特觸發器
2.7 V 到 3.3 V 或 4.75 V 到 5.25 V 的工作電壓
在3V 的電源電壓下較大功耗為 1mW
待機電流較大為 8μA ?
SOP16 寬體封裝
二、高精度模數轉換芯片-MS7705的應用：
壓力測量
溫度測量
電池監控
智能發送器
