高精度模數轉換芯片 - MS5193T

產品介紹

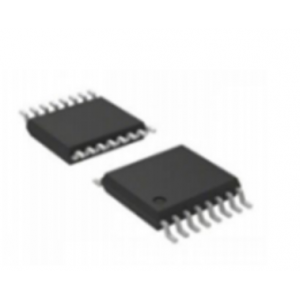

MS5192T/MS5193T為適合高精度測量應用的低功耗、低噪聲、三通道差分輸入的16bit/24bit模數轉換器。其內部集成了低噪聲輸入緩沖器、低噪聲儀表放大器，當增益設置為64，更新速率為4.17Hz時，均方根噪聲為25nV。集成了精密低噪聲、低漂移內部帶隙基準，也可采用外部差分基準電壓。其片內還集成可編程激勵電流源、burnout電流源和偏置電壓發生器。偏置電壓發生器可將通道的共模電壓設置為0.5*AVDD。此芯片采用外部時鐘或內部時鐘，輸出數據速率可通過軟件設置數據更新速率為4.17Hz到470Hz。電源電壓范圍為2.7V到5.25V。MS5192T/MS5193T采用了TSSOP16 封裝。

一、高精度模數轉換芯片-MS5193T的特性：

RMS 噪聲：在 4.17Hz 為 25nV；在 16.7Hz 為 30nV； ?
功耗：典型值為 380uA
集成低噪聲、可編程增益儀表放大器
集成低溫漂電壓基準
更新速率：4.17Hz 到 470Hz
集成 50Hz/60Hz 限波濾波器
集成可編程電流源
集成片內偏置電壓發生器
電源電壓：2.7V 到 5.25V
工作溫度范圍：-40℃ ~ 105℃

二、高精度模數轉換芯片-MS5193T的應用：
