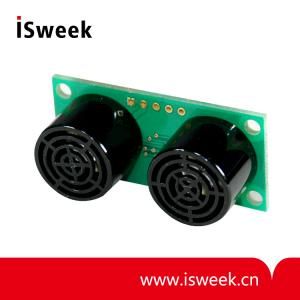

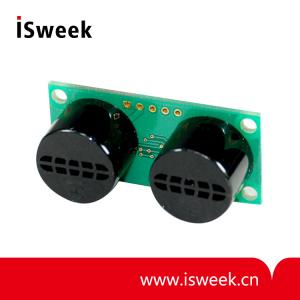

韓國Hagisonic 超聲波傳感器模塊 - HG-B40A, HG-B40C

Mouse over image to zoom

功耗低、靈敏度高。
多種輸入/輸出模式可選。
自動靈敏度控制功能，與距離誤差上限成正比。
與現存國外產品應用相同標準，且可以互相替代。

產品型號：: HG-B40A, HG-B40C

PDF：

訂貨數量：

產品介紹

韓國Hagisonic 超聲波傳感器模塊 HG-B40C 特性：
功耗低、靈敏度高。
多種輸入/輸出模式可選。
自動靈敏度控制功能，與距離誤差上限成正比。
與現存國外產品應用相同標準，且可以互相替代。

韓國Hagisonic 超聲波傳感器模塊 HG-B40C 參數：

頻率(KHz)	40±2
傳輸模式	自由運行	無連接
	外部觸發	TTL脈沖(100~700?)
	外部觸發	重復頻率(10~30次/秒)
接收器輸出信號	模擬	以2.5 V為基線，Max. ±2 V
	實時脈沖	4~5 V TTL，探測所有對象
	距離脈沖	4~5 V TTL僅探測最近的對象
直流輸入	低壓型(5 V dc)	0~3 m (常規, HG-B40C) 0~3 m (各向異性, HG-B40A)

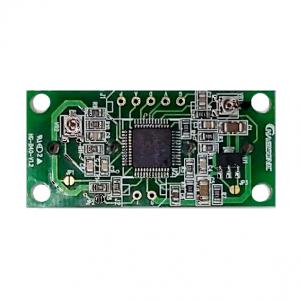

韓國Hagisonic 超聲波傳感器模塊 HG-B40C 端子和零件描述：

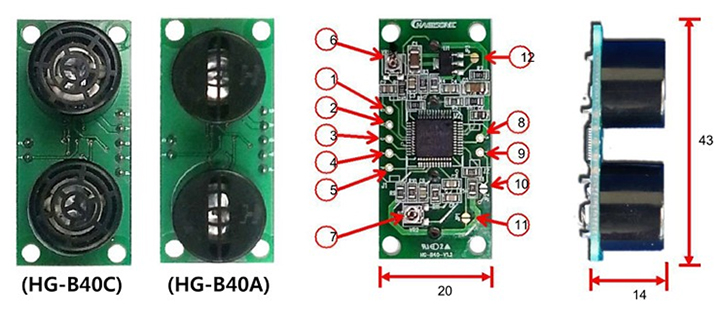

① GND
② DC 輸入電源端: 5V±0.5V (僅對低壓型號)，6~16V (高壓型號)
③ 距離脈沖輸出：脈沖寬度與距離成比例
④ 接收模擬信號輸出：放大的接收信號（實時）
⑤ 接收脈沖輸出：接收器的實時方波形式
⑥ 內部超聲波頻率調整VR(VR1)：40 kHz ±2 kHz (工廠調整) <請勿更改此設置>
⑦ 接收器增益調整VR(VR2)
⑧ GND
⑨ 觸發輸入/ 輸出：
- 外部觸發模式：信號輸入(建議脈沖寬度TTL為100?~ 700?)
- 自由運行模式：(內部觸發) :傳遞定時信號輸出(監控)
⑩ 傳輸模式選擇板(JP2)：
- 外部觸發輸入模式：斷開
- 自由運行模式：焊接短路（工廠默認）
? 自動時間增益控制(T.G.A) 模式選擇板(JP1)：自動增益控制（斷開），Max固定增益（焊接短路）
? DC 輸入功率選擇板(JP3)：6~16V高壓型，工廠默認
- 5V低壓型：焊接短路
- 6~16V高壓型：斷開（工廠默認）
