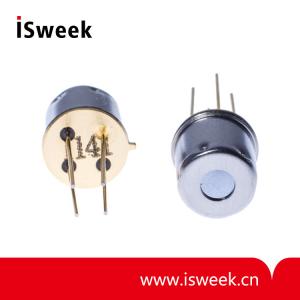

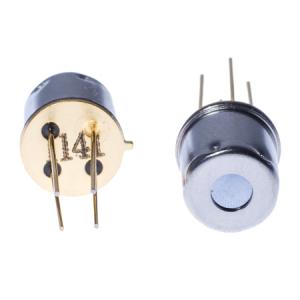

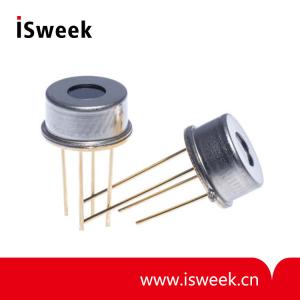

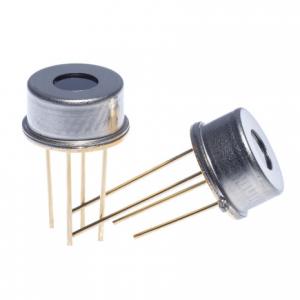

荷蘭Smartec 熱電堆紅外傳感器 - SMTIR9901/02

Mouse over image to zoom

SMTIR99XX系列是基于熱電堆的硅基紅外傳感器，紅外傳感器可用于非接觸式的溫度測量，因為紅外輻射特性與溫度相關，可以使用濾鏡來測量不同的溫度范圍。成熟的半導體工藝可以降低成本，同時使器件小型化。為了滿足某些應用，紅外傳感器開口視角可以設計成小于7°。

產品型號：: SMTIR9901/02

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

一、荷蘭Smartec 熱電堆紅外傳感器 SMTIR9901/02 描述：

SMTIR99XX系列是基于熱電堆的硅基紅外傳感器，紅外傳感器可用于非接觸式的溫度測量，因為紅外輻射特性與溫度相關，可以使用濾鏡來測量不同的溫度范圍。成熟的半導體工藝可以降低成本，同時使器件小型化。為了滿足某些應用，紅外傳感器開口視角可以設計成小于7°。

基于塞貝克效應，可以有紅外傳感器得到的模擬輸出計算出溫度差，SMT9902內置一個溫度傳感器可以測量自己冷端的溫度，從而可以計算出被測物體的溫度。傳感器本身工作溫度在-40到100℃。采用TO05封裝。

二、荷蘭Smartec 熱電堆紅外傳感器 SMTIR9901/02 特點：

內置NI1000溫度傳感器
高靈敏度(110V/W)
高信噪比(Rs~50kohm)
反應時間(40ms)　
低成本薄膜工藝
高通紅外濾波(>5.5μm)
標準TO05封裝　　

三、荷蘭Smartec 熱電堆紅外傳感器 SMTIR9901/02 應用：

非接觸式溫度測量
紅外輻射探測
移動物體溫度測量
連續溫度控制
熱預警系統
氣溫控制
醫療器械

四、荷蘭Smartec 熱電堆紅外傳感器 SMTIR9901/02 參數：

特點	參數	單位
熱電偶的數量	100
范圍	0.50	mm2
尺寸	2,2 x 2,2	mm2
電阻	50±15	K?
靈敏度	110±20	V/W1)
功率	0,35	nW1)
噪音電壓	37	nV/Hz?
響應時間	40±10	ms (63%)
溫度范圍	-20–100	°C
儲存溫度	-40–100	°C
電阻	1.000±0.004	K?( @ 0°C)
