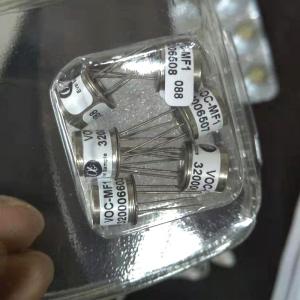

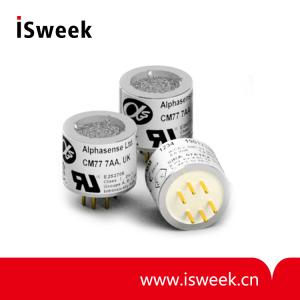

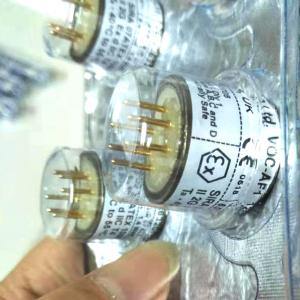

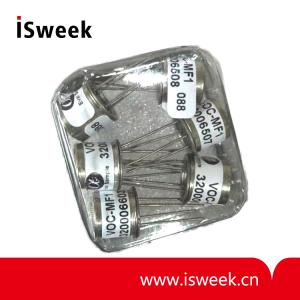

英國Alphasense P型半導體VOC傳感器 - VOC-MF1, VOC-PF1, VOC-AF1

Mouse over image to zoom

分辨率高
動態范圍大
重復性好
受濕度影響小
測試量程寬

產品型號：: VOC-MF1, VOC-PF1, VOC-AF1

PDF：

訂貨數量：

產品介紹

一、P型半導體VOC傳感器VOC-MF1，VOC-PF1，VOC-AF1簡介：
VOC傳感器VOC-MF1，VOC-PF1，VOC-AF1為寬帶總揮發性有機物（Total VOC）探測器。當考慮到PID的成本問題時，可用本VOC氣體傳感器來檢測10~50ppb的VOC，具體取決于VOC種類，例如甲醛，甲苯等VOC氣體。與常見的n型傳感器不同，本金屬氧化物傳感器的動態范圍大、響應可重復、受濕度影響小，并且遇大多數VOC電阻會上升。通過簡單的電氣線路可將電阻的改變轉換成輸出電壓。盡管傳感器可在恒溫/恒壓模式下運行，但傳感器在400℃（感應溫度）~525℃（重置溫度）之間循環時響應最佳。詳見應用筆記。

二、半導體VOC傳感器VOC-MF1，VOC-PF1，VOC-AF1特性

分辨率高
動態范圍大
重復性好
受濕度影響小
測試量程寬

三、半導體VOC傳感器VOC-MF1，VOC-PF1，VOC-AF1性能參數：

范圍	能保證產品性能的異丁烯測量限	1~100
傳感器電阻（R0）	kΩ (50% rh, 23 (± 2)℃)	210 ±30
傳感器電阻（Rg）	kΩ；異丁烯@空氣中10ppm	550 ±50
傳感器電阻比（R9/R0*100%）	%；異丁烯@空氣中10ppm	260 ±30
氣體響應關系?(Rg/Ro - 1 = Σki x Concn)		0.5 +/- 10% (k for異丁烯)
其中Ki=氣體常數i；n=1或0.5		0.5 (n for異丁烯)
加熱電阻(RH @ RT)	Ω (23±1℃)	10 ±1.5
加熱電阻(RH @傳感溫度)	Ω (400±10℃)	22 ±3
加熱電阻(RH @?重置溫度)	Ω (525±10℃)	26 ±3
5:1循環時典型加熱功耗（mW）	VH?= 2.7 ±0.2V (400℃)	340 ±30
5:1循環時典型加熱功耗（mW）	3.7 ±0.3V (525℃)	530 ±50
工作溫度范圍	℃	-20~120
