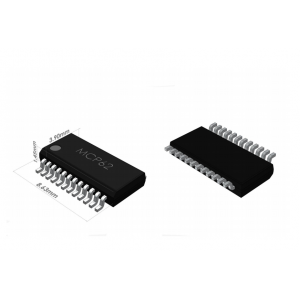

甚高頻數字單端電容處理器芯片 - MCP62/MCP62G

  • 甚高頻數字單端電容處理器芯片
Mouse over image to zoom

? 電容檢測前端
– 測量單端電容
– 電容測量范圍:0~150pF
– 電容檢測頻率:10~100MHz
? 內核與系統
– 32-bit Arm?Cortex?-M0
– 工作頻率可達 48MHz

產品型號:
MCP62/MCP62G
PDF:
訂貨數量:

產品介紹


MCP62系列(Mysentech Capacitive Processor)是敏源傳感推出的新一代電容傳感微處理器 SOC芯片,集成了雙通道電容型模擬前端傳感電路(AFECAP),可直接與被測物附近的單端對地電容極板相連,通過諧振激勵并解算測量微小電容的變化。激勵頻率在 10~100MHz 范圍內可配置,其頻率測量輸出為 16bit 數字信號,對應的電容感知較高分辨率為 1fF。
為了解決各行業的電容傳感應用,SOC 芯片集成了Arm? Cortex?-M0 內核的微處理器,可實現各種嵌入式感知處理的算法,將原始的振蕩頻率數值,轉換成電容值及液位、含水率、位移距離等具體物理量。此外,芯片的模擬前端還集成了溫度傳感電路,可用于進行溫度補償?shù)膫鞲袌鼍?。?nèi)置的16KB Flash 存儲器,2KB SRAM,可讓開發者編寫應用軟件,并存儲傳感校準及應用數據。


芯片同時集成了 ADC、高級定時器、通用定時器、位基本定時器等硬件資源以及 USART、SPI 和 I2C接口。

特性:
? 電容檢測前端
– 測量單端電容
– 電容測量范圍:0~150pF
– 電容檢測頻率:10~100MHz
? 內核與系統
– 32-bit Arm?Cortex?-M0
– 工作頻率可達 48MHz
? 存儲器
– 16KB Flash 存儲器
– 2KB SRAM
? 時鐘、復位和電源管理
– 2.5V~5.5V 供電
– 上電/斷電復位(POR/PDR)、可編程電壓監測器(PVD)
– 內嵌 48MHz HSI 高速振蕩器
– 內嵌 40KHz LSI 低速振蕩器
– 支持較高 48MHz 外部時鐘輸入(HSE,通過 OSCIN 引腳)
? 低功耗
– 多種低功耗模式,包括:睡眠(Sleep)、停機(Stop)和深度停機(Deep Stop)
– 平均工作功耗:15uA @1Hz
? 5 個定時器
– 1 個 16 位 4 通道高級控制定時器(TIM1)
– 1 個 16 位 4 通道通用定時器(TIM3)
– 1 個 16 位基本定時器(TIM14)
– 1 個獨立時鐘的硬件看門狗定時器(IWDG)
– 1 個 Systick 定時器:24 位自減型計數器
? 11 個快速 I/O 端口
– 所有 I/O 口可以映像到外部中斷
– 所有端口均可輸入輸出電壓不高于 VDD的信號
? 3 個通信接口
– 1 個 USART 接口(支持 SPI 模式)
– 1 個 I2C 接口
– 1 個 SPI 接口
? 1 個 12 位模數轉換器(ADC),支持較快 1μs 轉換時間(1MSPS 采樣率),配置 5 個外部通道和 1 個可采集內置參考電壓的內部通道
? CRC 計算單元
? 96 位芯片唯一 ID(UID)
? 調試模式–串行調試接口(SWD)接口
? 工作溫度范圍-40℃~+85℃

? QSOP24/QFN24 封裝可選



應用:
? 連續液位檢測
? 含水率檢測
? 水浸檢測
? 物質介電檢測
? 位移感知

ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
