USBCodec芯片 - CJC2100

產品介紹

CJC2100是一款基于Cortex-M0+的單片機，專為USB耳機設備而設計。

它集成了一個32位的RISC CPU和8KB的SRAM、USB、UART、IIC、音頻編解碼器、GPIO、定時器、WDT、PWM、SPI、IIS、SPDIF、PDM、SARADC、PLL、LDO等。

CJC2100可以通過SPI接口從外部閃存啟動。開機后，程序從外部閃存讀取到內部SRAM中進行執行。

CJC2100可以運行到48MHz，它的設計特別小心，以較小化功耗，同時允許靈活性，以達到高性能。它包括針對單個IP的時鐘門控，CJC2100可以在不同的節能模式下進一步操作：正常、空閑、待機、關機，不同的模式有不同的時鐘和電源策略。

一、USBCodec芯片 - CJC2100的特性：

皮質-M0+類似

LDO

-內置的LDO，為較寬的工作電壓range：3.3V/1.8V

-RAM:8KB SRAM

通過USB/UART進行系統內編程和電路內編程

時鐘控制

-可編程系統時鐘源

-12MHz內部rc振蕩器（25℃時精度為1%）

-支持外部晶體振蕩器

-10 KHz內部低功率rc振蕩器，用于看門狗和空閑喚醒

USB合規性

-USB規范。V2.0高速/全速模式兼容

-USB音頻類V1.0/V2.0兼容

-USB人機界面設備V1.1兼容

-支持USB暫停/恢復/重置功能

-支持控制、中斷、批量和同步數據傳輸

音頻編解碼器

-默認采樣率：192k/176.4k/96k/88.2k/48k/44.1k（192k/176.4k僅在USB音頻類V2.0/High-speed模式下提供）

-支持位長：16/24/32位

輸入輸出口

-較多32個通用I/O（GPIO）

定時器

-3個內部計時器

-內部或外部時鐘源的選擇

-可以在溢出和超時時發出中斷命令

-每個計時器都有兩個匹配寄存器

-支持增減型模型

工作溫度：-20~+85度

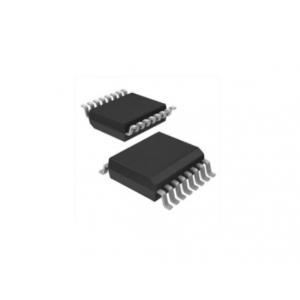

包裝：2模包裝至少SSOP 16針

二、USBCodec芯片 - CJC2100的應用：

USB耳機
