Level shift - iML7278

產品介紹

iML7278是一個13通道高壓水平移位器的應用程序。該裝置提供一個壓縮邏輯，從定時控制器（TCON）提供的幾個輸入信號輸出信號到顯示面板使用的高電平信號。這種輸出從45V擺動到-20V，高旋轉率和高電流驅動能力，適用于任何類型的GOP/GIP/GOA面板。該裝置還設計了熱保護裝置。

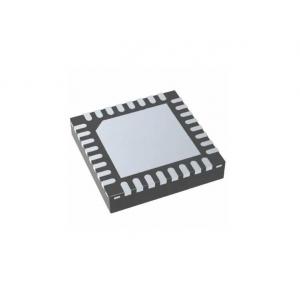

iML7278有一個32針薄QFN封裝，較大厚度為0.8mm，可用于超薄液晶面板。

一、 Level shift - iML7278的特性：

2.6V到5.5V的輸入邏輯電平范圍

-15V至40V的輸出電壓范圍

13 Ch液位移位器支架8ChCLK、2CHST、2CHLC、VSSG

保護功能：UVLO、OTP、OCP

支持1 CLK IN，4/6/8 CLK OUT
按1/2/3線路預充電，1/2/4線路接通

符合RoHS標準和無鹵素標準

二、 Level shift - iML7278的應用：

GOATFT-液晶面板
