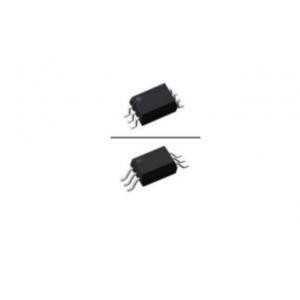

光耦 - ICPL-343

產品介紹

ICPL-343系列光耦合器非常適合驅動電機控制逆變器和電源系統中的電機控制逆變器和MOSFET逆變器。它包含一個LED光學耦合到一個具有功率輸出級的集成電路。

5.0A峰值輸出電流能夠直接驅動額定值高達1200 V/200 A的大多數IGBT。對于額定值較高的IGBT，ICPL-343系列可用于驅動驅動IGBT門的離散功率級。

光耦合器在-40°C~+110°C的溫度范圍內保證其工作參數。

一、光耦 - ICPL-343的特性：

5.0 A的較大峰值輸出電流
軌對軌輸出電壓
較大傳播延遲時間為110 ns
帶有滯后現象的低電壓鎖定保護（UVLO）
寬工作范圍：15至30伏（VCC）
保證性能超過溫度-40°C~+110°C
監管批準
-UL - UL1577
-VDE-EN60747-5-5(VDE0884-5)
-CQC - GB4943.1

二、光耦 - ICPL-343的特性：

IGBT/MOSFET門驅動器

不間斷電源（UPS）

工業逆變器

交流/無刷直流電機驅動

開關電源供應商
