Mini背光 - WH8166M

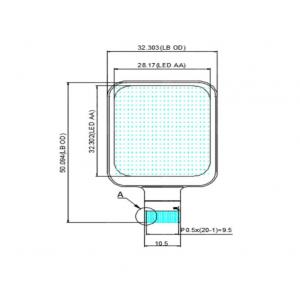

產品介紹

MiniLED背光是指采用MiniLED芯片（倒裝芯片）或LED封裝器件（采用正裝或倒裝芯片）制作的具備局域調光（Local Dimming）的高階直下式背光顯示技術及產品。

一、Mini背光 - WH8166M的特性：

電源電壓：VCC 2.7V ~ 3.6V
靈活的BLU尺寸支持：Max. Tx Port No.: 2
支持混合動力LED驅動方案：
-PM（掃描模式）
-AM（直接駕駛）
可編程的Tx端口輸出傾斜控制
針對每個Tx端口的專用設置
VSYNC支持：直接驅動模式： 60 ~ 240Hz
SPI接口：較大速度：16MHz
VLED可調（FB_VDAC）：
-VDAC輸出范圍： 0.2V ~ AVDD-0.2V
-分辨率：12位
燈板診斷（INT_B）：
-解決故障
-超溫斷言
-LED打開/短發生
-SPI I/F的校驗和錯誤
BIST函數（BIST_EN）：
驅動電流范圍：（0.5~5 mA）、（1.0~10 mA）、（2.0~20 mA）和（3.0~30 mA）
每個i槽的7位I-DAC
每個i型水槽的0.4V飽和電壓@25mA
12位真實亮度控制分辨率與PWM調光在3840Hz（無抖動）
PWM輸出頻率支持（直接驅動模式）：60/120/144/240/480/960/1920/3840 Hz
PWM輸出頻率精度：+/-2%
直流I槽精度：+/-2%
調光模式控制方案：
-PWM - 12位
局部調光區：56個區域
光模塊厚度< 0.4mm

二、Mini背光 - WH8166M的應用：

LED FALD背光系統
