ADC芯片 - CJC6808

產品介紹

CJC6808是低功率多路直接聲音采集編碼器。CJC6808也是理想的MD、CD-RW機器和DAT錄音機。

CJC6808包括6個adc和2個dac，以及靜音功能、可編程線電平音量控制和適用于電子麥克風的偏置電壓輸出。立體聲24位多位西格瑪增量adc和dac用于過采樣數字插值和抽取濾波器。支持從16-32位的數字音頻輸入字長和從8 kHz到96 kHz的采樣率。線路電平輸出還提供了防重?fù)綮o音和電源上/下降電路。

CJC6808還包括一個可以產生11.2896MHZ時鐘的PLL。那么只需要12.288MHZ晶體，我們不需要改變晶體。當音樂進來時，sar adc也可以喚醒芯片。

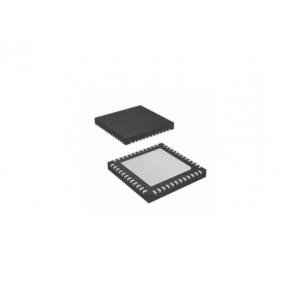

該設備通過一個2線或3線串行接口進行控制。該接口提供了對所有功能的訪問，包括音量控制、靜音、靜音和廣泛的電源管理設施。較小的48鉛四軸平無鉛封裝（QFN）。

一、ADC芯片 - CJC6808的特性：

音頻性能：
- ADC信噪比95 dB（A”加權）在3.3V
- DAC信噪比98 dB（A”加權）在3.3V
ADC和DAC采樣頻率：8 kHz-96 kHz
- ADC : 16K 32K
- DAC : 8K 32K 44.1K 48K 88.2K 96K
可選擇的ADC高通濾波器
可編程ALC /噪聲門
2線或3線MPU串行控制接口
可編程的音頻數據接口模式
- I2S，左，右，這是正確的
- 16/20/24/32 bit Word DAC長度
-主手或從手時鐘模式
- ADC的級聯TDM接口
麥克風差動輸入
可48-lead QFN封裝

二、ADC芯片 - CJC6808的應用：

錄音機

PDA/智能手機
