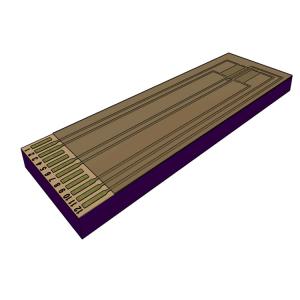

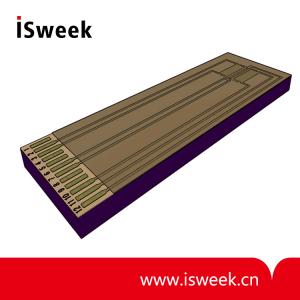

瑞士IST 硅流量傳感器 熱式質量流量傳感器 - SFS01

傳感器技術參數

?

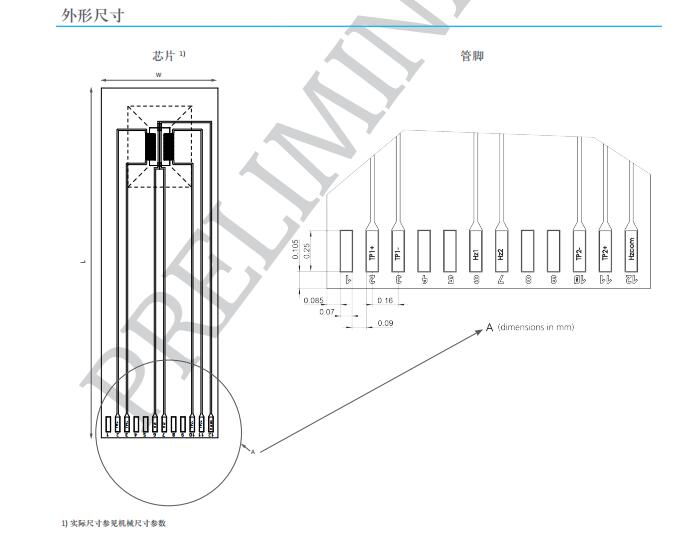

尺寸?(L x B x H in mm)

6.00 (±0.05) x 2.00 (± 0.02) x 0.525 (±0.01)

工作溫度范圍

0 °C to +80 °C

儲存溫度范圍

-20 °C to +80 °C

壓力負載

zui高1 bar (單面膜可持續10年)

?

傳感器電氣參數

?

連接方式

綁定焊盤?(推薦的綁定流程:鋁線楔形板頂焊接

加熱器電阻

1‘000 ? ± 20 %

熱電堆電阻

< 40 k?

熱電堆靈敏度

> 5 mV/mW

熱電堆同步靈敏度

< 9 %

熱電堆電壓

典型值?5.5 mV/K

加熱器輸出

典型值3-10 mW (氣體),最大公差: 20 mW

流量測量性能

?

?

介質

非腐蝕性氣體(5-95 % rH,無凝露)

測量范圍

0.0 to 3.5 m/s

靈敏度

0.002 m/s

測量精度

0.2 % F.S.

響應時間?t63

<5?ms

溫度靈敏度(不完全)

< 0.18 %/K F.S.

位置靈敏度

< 0.1 % F.S

溫度靈敏度

< 4.0 % F.S
