通用數模轉換芯片 - MS5611D

產品介紹

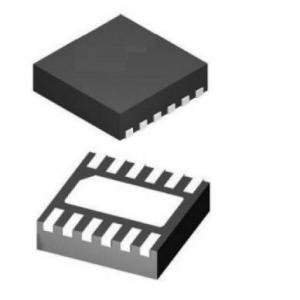

MS5611D是一款12bit單通道輸出的電壓型DAC，接口采用四線串口模式，可以兼容TMS320、SPI、QSPI和Microwire串口。MS5611D控制數據有16bit，包括控制字節，和12bitDAC數據。MS5611D具有兩組電源，數字電源DVDD和模擬電源AVDD，電源范圍是2.7V到5.5V。電阻串輸出接到一個AB類輸出軌到軌buffer，其增益是6dB放大輸出，輸出bufffer提高了穩定性且降低了建立時間。MS5611D具有掉電模式，可以優化工作時的功耗。MS5611D采用DFN12封裝。

一、通用數模轉換芯片-MS5611D的特性：

12bit 精度
可編程建立時間 3us 或 9us
兼容 TMS320，SPI，QSPI，Microwire 接口
內部上電復位
低功耗，5V 時 8mW，3V 時 3.6mW
集成 REF 緩沖器
輸出范圍是 2 倍的基準電壓
對溫度不敏感
軟件、硬件 Power down
電源電壓：2.7V－5.5V

二、通用數模轉換芯片-MS5611D的應用：
