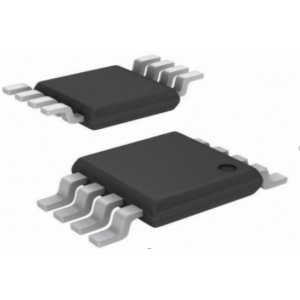

無線射頻檢測芯片 - MS2351

產品介紹

無線射頻檢測芯片 - MS2351M是一款對數放大器芯片，主要用于接收信號強度指示RSSI與功率放大器控制，工作頻率范圍是100M~2500MHz，典型動態范圍45dB。各種手持設備和其它無線設備都可使用該芯片。相對于使用離散的二極管檢波器，MS2351M可以提供更寬的動態范圍更高的精度。特別地，在-40℃~85℃溫度范圍內表現出良好的溫度穩定性。MS2351M本質上是電壓響應器件，典型的輸入信號范圍均方根值1.25mV~224mV，或-58dBV~-13dBV，這與負載為 50Ω時-45dBm~0dBm等效。為方便應用，內部使用AC耦合。MS2351M提供兩種電壓輸出。第一種從引腳V_UP輸出，隨著輸入信號從-45dBm增大到0dBm，該引腳輸出從0到1.2V，這時的輸出可工作在測量模式。第二種從引腳V_DN輸出，它是V_UP電壓的反相，且有2倍的增益。假設供電電壓大于3.3V，那么隨著輸入信號由最小到最大，V_DN輸出從2.25V降到接近于地電位。該輸出可以使芯片工作在控制模式。這種應用需外部給VSET 引腳一個電壓，然后V_DN就可以控制VGA或功率放大器。詳細信息請參考應用部分。

一、無線射頻檢測芯片-MS2351特點：

1）完整的RF檢測器/控制器功能

2）典型動態范圍：-58dBV~-13dBV，或-45dBm~0dBm@50Ω

3）頻率響應范圍：100MHz~2500MHz

4）10dB 階躍響應時間：70ns

5）良好的溫度穩定性

6）2.7V~5.5V 的單電源供電

二、無線射頻檢測芯片-MS2351應用：

1）手持設備：TDMA,CDMA,GSM

2）無線終端的接收以及發射信號強度指示

3）發射機功率測量與控制

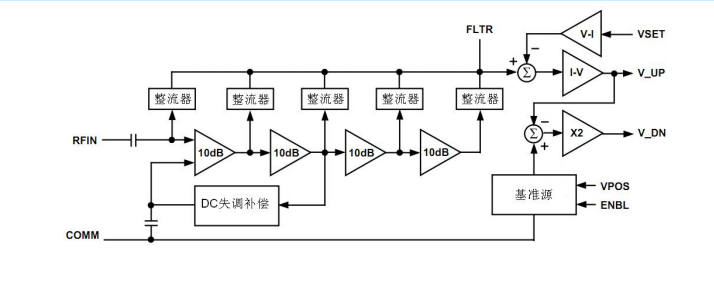

三、無線射頻檢測芯片-MS2351內部框圖：
