可燃?xì)怏w（碳?xì)浠衔铮﹤鞲衅?- SB-11A

Mouse over image to zoom

靈敏度高
功耗很低（120mW）
響應迅速
抗毒性強

產品型號：: SB-11A

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

可燃?xì)怏w（碳?xì)浠衔铮﹤鞲衅鱏B-11A 描述：

SB-11A是一款二氧化錫半導體氣體傳感器。它對甲烷、丙烷、丁烷和其他碳?xì)浠衔餀z測性能優越、靈敏度高，且功耗很低（120mW）。它響應迅速，抗毒性強，對干擾氣體不敏感，在氣體檢測系統應用中十分可靠。

可燃?xì)怏w（碳?xì)浠衔铮﹤鞲衅鱏B-11A參數：

結構

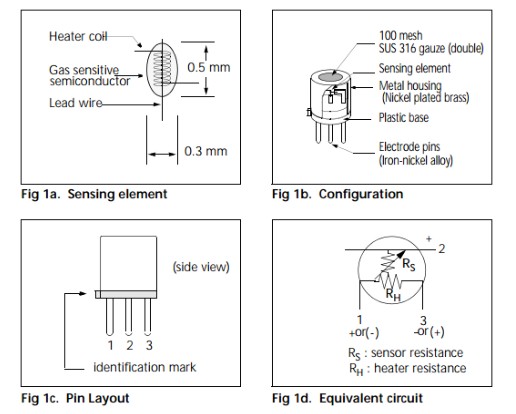

氣敏半導體元件呈小珠形，內嵌加熱線圈和電極線。傳感元件安裝在金屬外殼中，其中氣流通道內有雙層不銹鋼網（100 mesh）。網格具備防爆特性。（Fig1）

操作條件

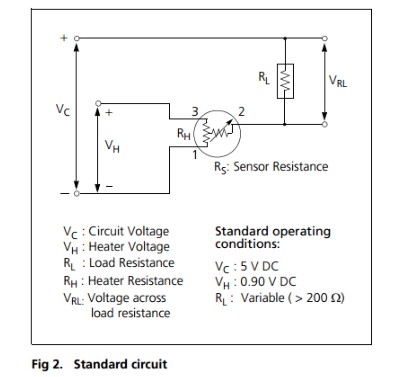

Fig2是該型號的標準工作電路圖。通過固定或可變電阻器（RL）上的輸出電壓的變化可獲取傳感器電阻 (RS)的變化。為發揮適宜性能并實現指定的特性，加熱器電壓（VH）、電路電壓（Vc）和負載電阻（RL）的值必須在標準工作條件規定的取值范圍內，規格參數表如下頁所示。

靈敏度特性

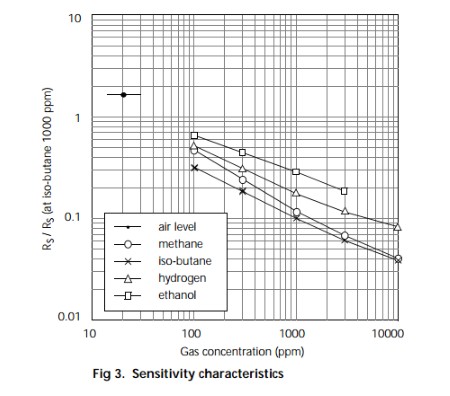

Fig 3顯示了SB-11A的靈敏度曲線(典型數據)。氣體傳感器的靈敏度特性由傳感器電阻與氣體濃度的關系表達。氣體濃度的上升與傳感器電阻下降成對數函數關系。SB-11A的靈敏度特性由以下參數指明：

--傳感器阻值：在含有3000ppm的甲烷的空氣中

--傳感器阻值變化率：在含有1000ppm~3000ppm（斜率）的甲烷的空氣中，在空氣中，和在含有3000ppm的甲烷的空氣中

具體參數

A. 標準操作條件

符號	參數	規格	條件
VH	加熱電壓	0.90V ± 0.05V	AC或DC
VC	電路電壓	<5.0V	DC：引腳2（+）引腳1（-）
RL	負載電阻	變化的(>200?)	PS<10mW
RH	加熱電阻	2.8? ± 0.2?	室溫
IH	加熱電流	130mA	IH = VH / RH (典型值)
PH	加熱功耗	120mW	PH = VH2 / RH（典型)
Ps	敏感元件的功耗	<10mW	Ps = (Vc-VRL)2 / Rs

B．環境條件

符號	參數	規格	條件
Tao	操作溫度	-20~50°C	推薦范圍
Tas	儲存溫度	-20~70°C
RH	相對濕度	<95%RH
（O2）	氧氣濃度	21% ± 1%（標準條件）	相對較小值：>18%
（O2）	氧氣濃度	靈敏度參數受氧氣濃度變化的影響。

C．靈敏度參數

型號	SB-11A-00
符號	參數	規格	條件
RS	傳感器阻值	0.2k?~1k?	在3000ppm甲烷的空氣中
β	靈敏度斜率	0.48~0.68	在3000ppm甲烷的空氣中的RS/在1000ppm甲烷的空氣中的RS
γ	靈敏度	≥ 8.0	Rs(在空氣中)/Rs(在1000ppm異丁烷的空氣中)
?	靈敏度	≥ 10.0	Rs(在空氣中)/Rs(在3000ppm甲烷的空氣中)
標準測試條件：溫度：20 °C ± 2 °C VC:5.0 V ± 1% 濕度：65% ± 5% VH:0.9 V ± 1% (在清潔的空氣中） RL:750? ± 5% 預加熱時間：超過48小時

D．機械結構參數

項目	條件	規格
震動	頻率：100cpm 振幅：4mm 持續時間：1小時	應該在靈敏度參數中滿意的規格
沖擊	加速度：100G 碰撞次數：5次	應該在靈敏度參數中滿意的規格

E．組成材料

No.	部分	材料
1	敏感元件	SnO2
2	導線	Pt
3	敏感元件	Pt
4	塑料基板	聚對苯二甲酸丁二醇酯（PBT)
5	不銹鋼網眼	SUS316
6	金屬外盒	鍍鎳黃銅
7	電極引腳	鐵鎳合金
