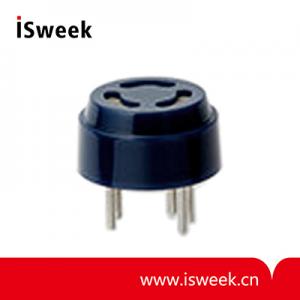

氨氣傳感器(低濃度) - SP-53B-00

Mouse over image to zoom

響應快

產品型號：: SP-53B-00

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

氨氣傳感器(低濃度) SP-53B-00 描述：

SP-53B是SnO2半導體氣體傳感器，對低濃度的氨氣有高靈敏度并且比一般的產品的響應速度要快。

氨氣傳感器(低濃度) SP-53B-00參數：

結構

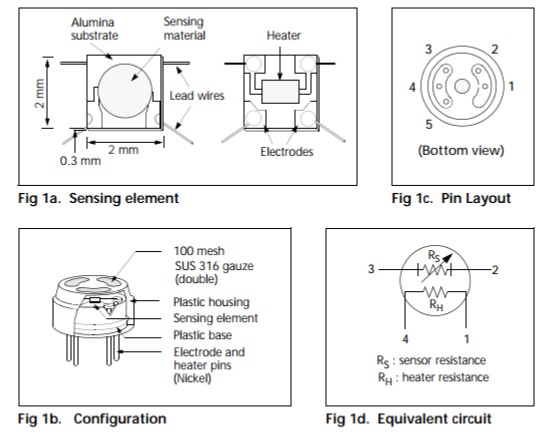

氣體感應半導體材料緊貼在鋁基片上，金電極打印在基片上。氧化釕的薄加熱器打印在基片的背面，并且放在塑料封裝中（Fig1）。

操作條件

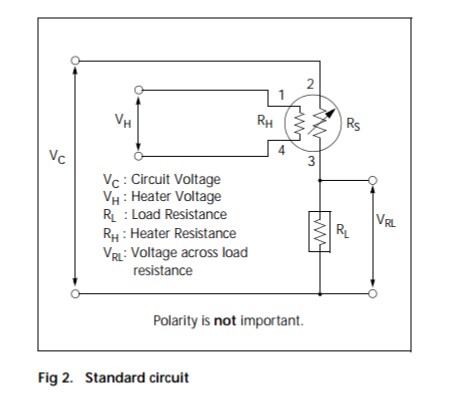

Fig2展示了此產品的標準使用電路。傳感器阻值（Rs）的變化導致了負載電阻(RL)上的電壓的變化。為了獲取最佳的性能和參數，加熱電壓（VH）,電路電壓（Vc）和負載電阻（RL）的值必須在給定的標準操作條件下的值，具體參數表在下一頁表述。

靈敏度特性

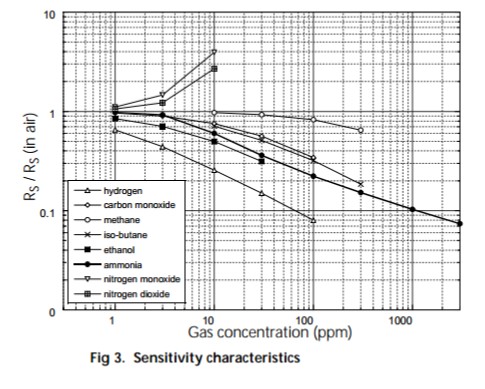

Fig3展示了SP-53B(典型數據)的靈敏度參數曲線。氣體傳感器的靈敏度參數是傳感器阻值和氣體濃度的關系的體現?；趯?duì)數功能，傳感器阻值的減小，被測氣體濃度隨之增加。SP-53B的靈敏度參數由以下的參數詳細說明。

--傳感器阻值：在含有50ppm的NH3空氣中

--傳感器阻值變化率：在含有50ppm~150ppm的NH3空氣中

具體參數

A. 標準操作條件

符號	參數	規格	條件
VH	加熱電壓	5V ±4%	AC或DC
VC	電路電壓	5V ±4%	AC或DC
RL	負載電阻	變化的	PS<15mW
RH	加熱電阻	40 ? ± 2?	室溫
PH	加熱功耗	400mW	PH = VH2 / RH
PS	傳感器功耗	少于15mW	PS=(VC - VRL)2/RS

B．環境條件

符號	參數	規格	條件
Tao	操作溫度	-10~60°C	推薦范圍
Tas	儲存溫度	-20~70°C
RH	相對濕度	<95%RH
（O2）	氧氣濃度	21% ± 1%（標準條件）	相對較小值：>18%
（O2）	氧氣濃度	靈敏度參數受氧氣濃度變化的影響。

C．靈敏度參數

型號	SP-53B-00
符號	參數	規格	條件
RS	傳感器阻值	10k?~100k?	在50ppm NH3的空氣中/空氣
β	靈敏度斜率	0.4~0.55	在150ppm NH3的空氣中的RS/在50ppm NH3的空氣中的RS
標準測試條件：溫度：20 °C ± 2 °C VC:5.0 V ± 1% 濕度：65% ± 5% VH:5 V ± 1% (在清潔的空氣中） RL:10k? ± 5% 預加熱時間：超過48小時

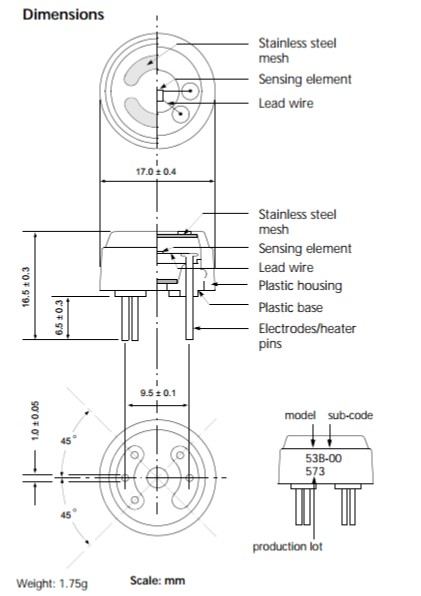

D．機械結構參數

項目	條件	規格
震動	頻率： 100cpm 垂直振幅：4mm 持續時間：1小時	應該在靈敏度參數中滿意的規格
沖擊	加速度：100G 碰撞次數：5次	應該在靈敏度參數中滿意的規格

E．組成材料

No.	部分	材料
1	敏感元件	SnO2
2	基片	Al2O3
3	導線	Au-Pd-Mo
4	加熱器	RuO2
5	電極	Au
6	塑料外殼	尼龍46（UL84HB）
7	塑料底座	尼龍66（UL94HB）
8	不銹鋼網眼	SUS316(100網眼，雙層)
9	加熱器/電極引腳	鎳
