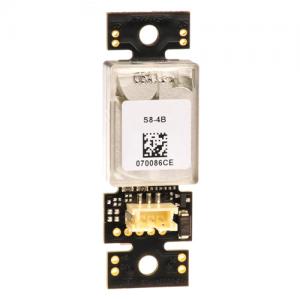

小型的紅外二氧化碳傳感器安全開關(NDIR CO2傳感器安全開關) - S8-4B

Mouse over image to zoom

在正常的工作過程中，傳感器每30秒測試環境中的CO2氣體濃度，當CO2濃度高于8000ppm，傳感器會發出報警信號。

產品型號：: S8-4B

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

一、小型的紅外二氧化碳傳感器安全開關(NDIR CO2傳感器安全開關) S8-4B 描述：

紅外二氧化碳傳感器安全開關(NDIR CO2傳感器安全開關)S8-4B在正常的工作過程中，傳感器每30秒測試環境中的CO2氣體濃度，當CO2濃度高于8000ppm，傳感器會發出報警信號。如果任何的功能不良被偵測到，偵錯路徑會發出報警信號。報警過濾器會保護傳感器由間歇性干擾產生的錯誤的報警。
報警輸出是 FET 晶體管漏極開啟，正常工作時 FET 是斷開狀態，在報警條件下，低電平輸入到漏極，此 FET 處于導通工作狀態。如果 CO2 濃度高、功耗低或者傳感器失效，這 3 中狀況中的一種，都會發出報警信號。除非 CO2 濃度低于 6500ppm 或者其他報警移除的原因，否則，此輸出一直會處于報警狀態。

二、小型的紅外二氧化碳傳感器安全開關(NDIR CO2傳感器安全開關) S8-4B 參數：

項目	S8-4B
目標氣體	CO2
工作原理	NDIR
量程	400~2000ppm
測試周期	30秒
精度	在 7000ppm 和 9000ppm 的報警點之間，±1000ppm
工作壓力系數	與正常壓力偏差 1kpa,讀數就偏差 1.6%
響應時間 T90	2分鐘
工作溫度	-5~60°C
工作和儲存濕度	0~95%RH，非冷凝
儲存溫度	-40~70°C
尺寸	61 x 20 x 8.5 mm（尺寸)
重量	<10 克
供電	4.5~7V（不受浪涌電壓和反向連接的保護）
功耗	250mA大值,2mA平均
使用壽命	5 年，在通常的室內/辦公環境
認證	EN 61000-6-3:2007, EN 61000-6-4:2007 EN 61000-6-1:2007 RoHS directive 2011/65/EU
報警輸出，漏極開路	開路漏極 FET；7V/800mA,由齊納二極管保護，正常開路， 100K 歐姆上拉電阻連接到電源正極 8000/6500（報警/釋放報警）正常狀態是開路晶體管開啟在（CO2>8000ppm）或者（非負載供電電壓<4.5V）或者（負載電壓<4V)或者（傳感器失效）
維護	校準（假設在 400ppm CO2 濃度下）
自診斷	在開機會整體自診斷，在每次測試會連續運行自診斷
