余氯傳感器 - CLE3-m,CLE3-DMT,CLE2.2-4

產品介紹

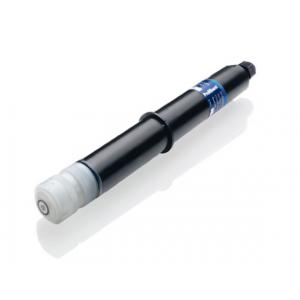

一、CLE余氯傳感器結構

本 CLE 余氯傳感器是外被薄膜的有兩個電極的電流計式傳感器 ，它基本上是由膜帽和電極桿構成， 填充了電解質的膜帽構成檢測腔， 膜帽的薄膜上布滿微孔允許取樣水中的氣體進入檢測腔中 ，電極桿上的電極探入檢測腔中 ，在電極桿內的電極上裝有放大電子電路 ， 在電子電路上面有電氣安插件，有溫度補償?shù)臋z測計集成于電極桿的下端

二、CLE余氯傳感器測量范圍

余氯 HOCL,OCL - , CL 2 氯氣 CL 2 次氯酸鈉 HOCL 和次氯酸根統(tǒng)稱為活性余氯 幾乎所有采用次氯酸的消毒都是在 CLE 探頭的工作范圍pH5.5-8 內進行的 余氯傳感器只檢測出次氯酸值 活性余氯之一部分次氯酸根作為消毒劑其有效性是次氯酸的百分之一 不作檢測

?

三、CLE余氯傳感器功能

余氯傳感器是外被薄膜的有兩個電極的電流計式傳感器 金陰極是工作電極 而氯化銀作為對應的陽極 探頭與控制器連接以后 就有一個固定極性的電壓送到電極 次氯酸透入薄膜 要抵消電極的極性 所產生的電流流動抵消極性電流 在恒定條件下與次氯酸的濃度呈正比 由傳感器的電子電路轉換成標準的輸出信號 4-20mA 并通過檢測裝置或控制器來顯示

HOCL/OCL - 系統(tǒng)的平衡濃度與 pH 值有很大關系 如圖 1 所示 HOCL的濃度在 pH 值增加時迅速下降 例如 pH 值為 7 時 次氯酸在活性余氯中的百分比為 77% 而在 pH 值為 8 時則為 25%，因為 CLE 只檢測次氯酸的值 所以檢測信號同樣與 pH 值有關。

?

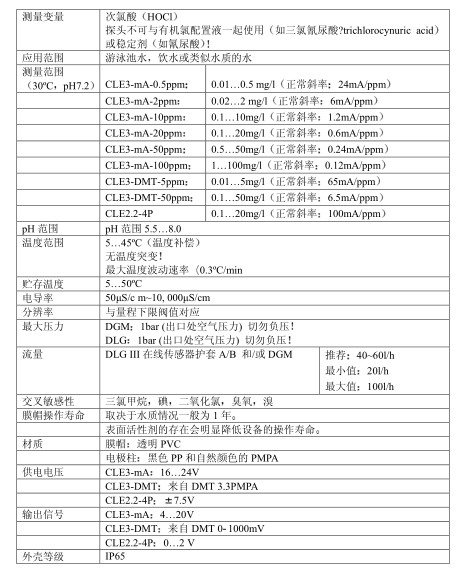

四、CLE 余氯傳感器技術參數(shù)：
